1、開口型材的尺寸及工藝限制

小開口型材及小型材：

建議開口深度比例2倍以內；如果大于這個比例建議做撕開口設計，便于型材成型及穩定性,施工前可根據使用情況將其撕掉。

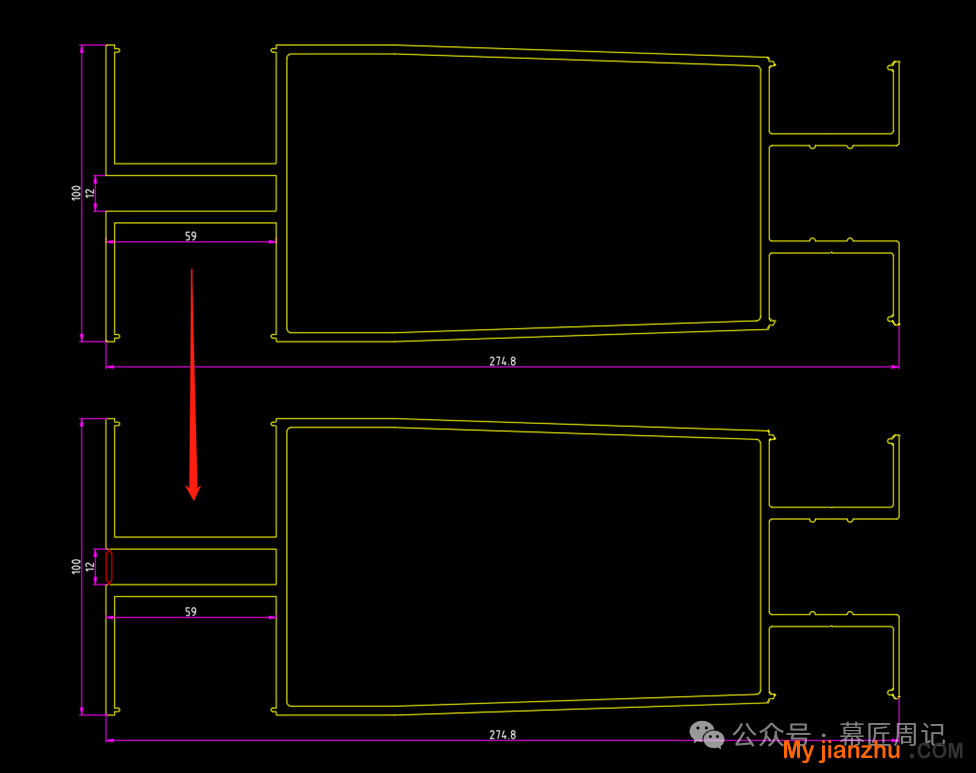

大開口型材：

中間受壓太大，模具強度不夠，同時生產、運輸、磕碰易變形，整形難度大，建議做

撕開口設計，便于型材成型及穩定性,施工前可根據使用情況將其撕掉。

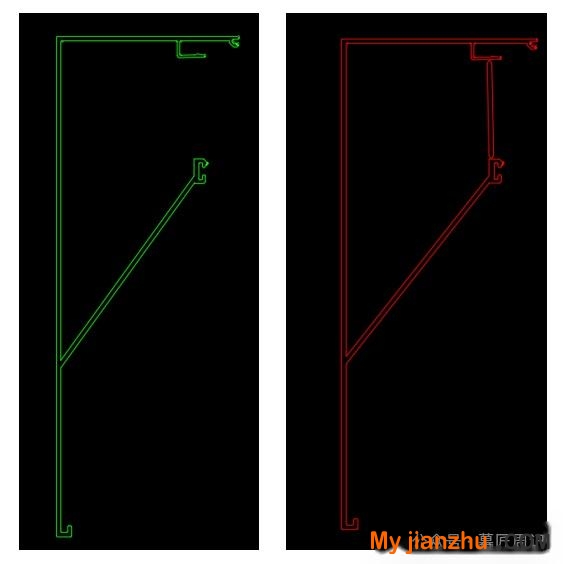

裝飾蓋型材：

此類裝飾蓋燈槽型材出料容易擺動不穩定導致成型困難，建議根據加勁支撐。

2、單板型材的尺寸及構造，如加筋肋

鋁板折彎加工型材：

此類型材特點是斷面大，壁厚薄，只有裝飾作用，不受力；此類型材如改成擠壓型材，壁厚成倍增加，模具費高，造成成本的巨量增加，不建議更改。

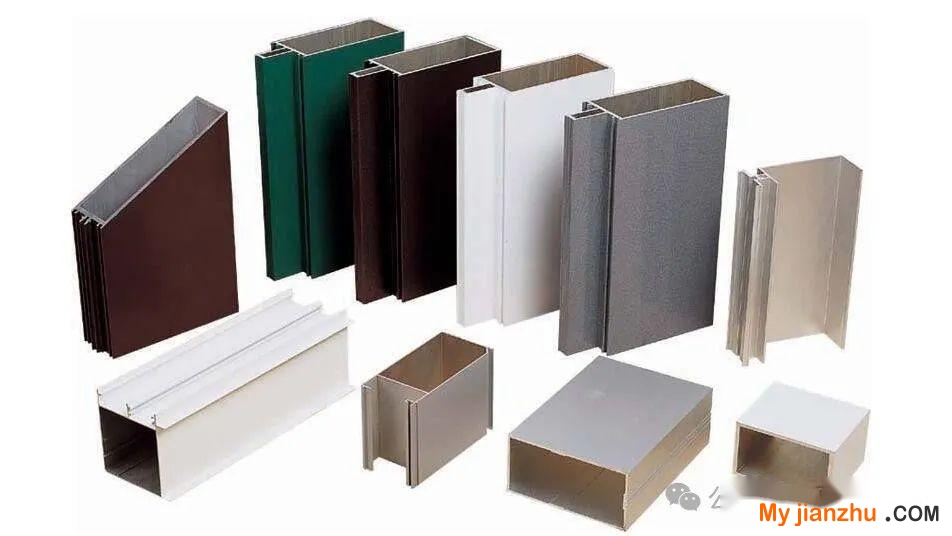

3、閉口型材腔體的尺寸及限制

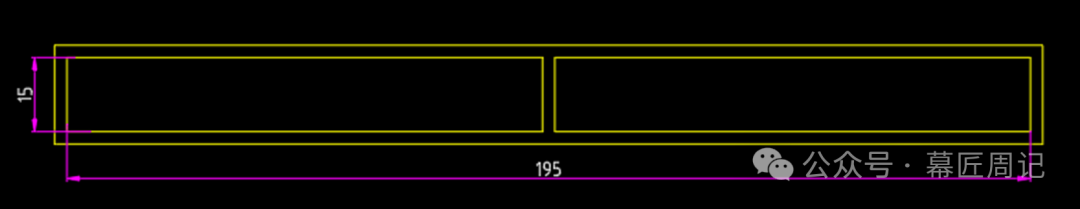

閉口型材：

腔體尺寸沒有具體尺寸要求，常規斷面長寬比例按照6倍以內進行設計，腔體內加筋可適當增加長寬比例；特殊型材建議具體斷面具體分析，指定最優方案。

4、彎弧型材半徑及截面構造工藝及限制

彎弧型材：

彎弧型材硬度一般要求不超過10HW，型材建議采用6063材質；T4、T5狀態，彎弧型材要充分考慮型材的受力要求及斷面設計的變形量。

拉彎廠家建議：當型材彎曲的伸長率滿足變形量要求時應選擇T5狀態(e≤10%)，否則應選擇T4狀態。

e = t / R內×100% = (R外-R內) ÷R內×100%

變形寬度等于外半徑（R外）減內半徑（R內）

5、影響型材斷面生產難度因素

對于結構較復雜斷面的型材則需要根據不同的影響因素確定對生產難度影響的大小來修正，這樣才能更真實、更準確地反映出不同斷面的生產難易程度。

• 斷面外接圓大小：型材直徑D<鋁棒直徑的80~90%

• 實心型材寬厚比：實心型材 外接圓/壁厚不大于90

• 空心型材 外接圓/壁厚不大于75

6、型材壁厚影響因素

型材壁厚：常規型材斷面外接圓/100計算得壁厚，特殊斷面結構的要根據復雜情況外接圓/80-90計算得壁厚。

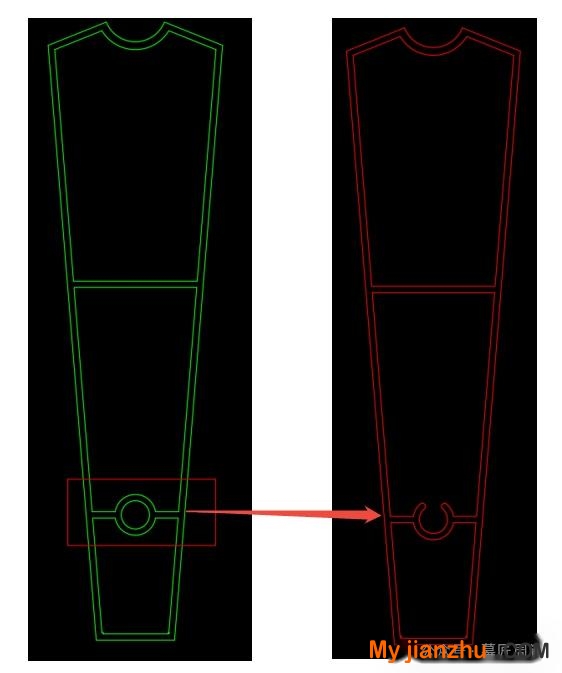

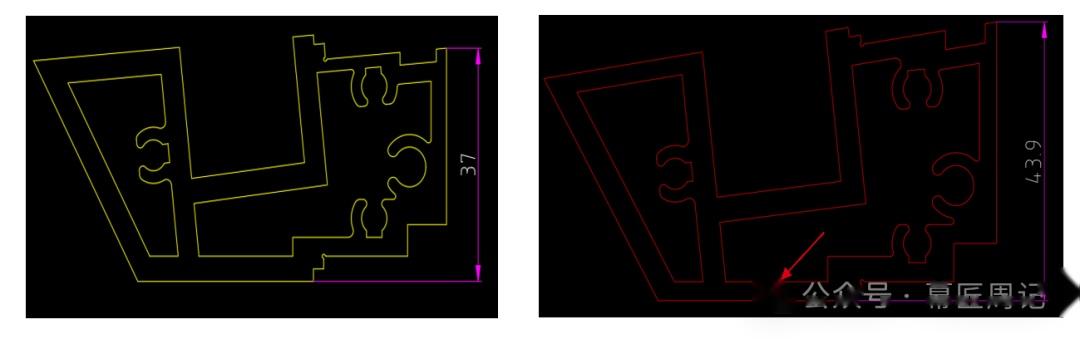

大小腔體的型材，在模具上出現大小工頭的問題，中間小工頭很容易擺動，不穩定，

增加生產難度，無法保證生產；建議螺絲孔腔體打開，避免此問題。

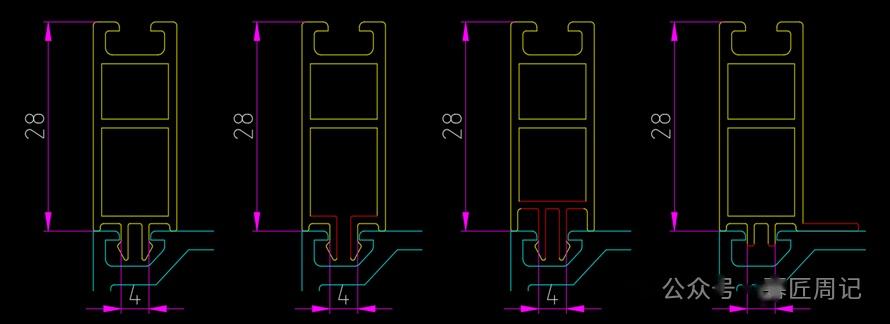

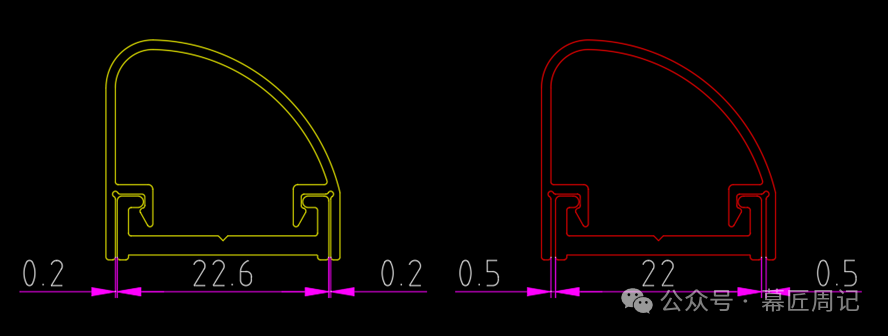

雙向配合型材：建議加大輔助配合間隙0.2改為0.5

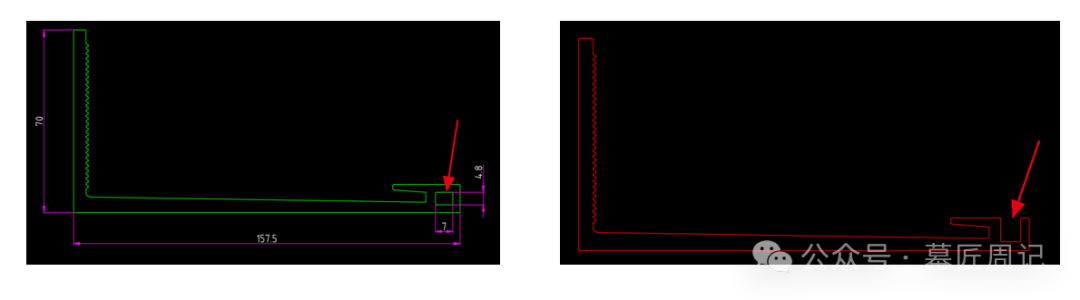

補償條型材：型材無彈性配合困難，建議根據使用需求做假分流設計或增加勁的長度。

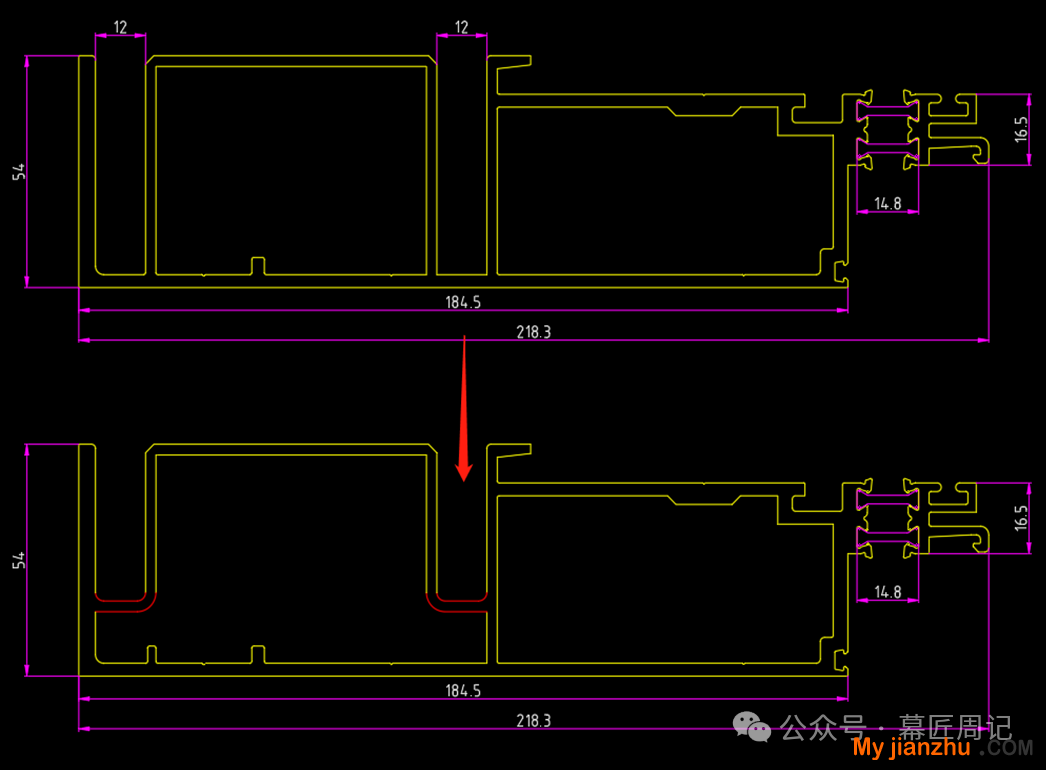

偏心型材：此類型材模具小工頭很容易擺動，不穩定，增加生產難度，無法保證生產；建議腔體打開，避免此問題。

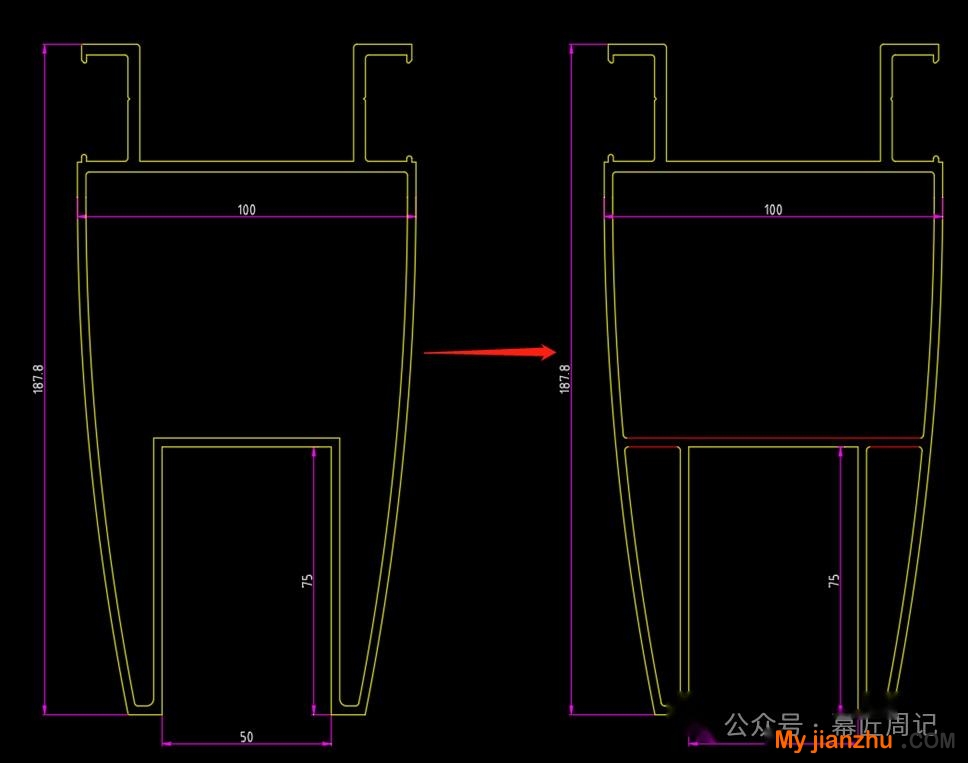

單元式母立柱：此類根據與公立柱配合情況，建議更改優化設計，并能增加其型材強度。

轉角立柱：此類型材生產、包裝、運輸、搬運過程中容易變形，建議優化設計或加厚。

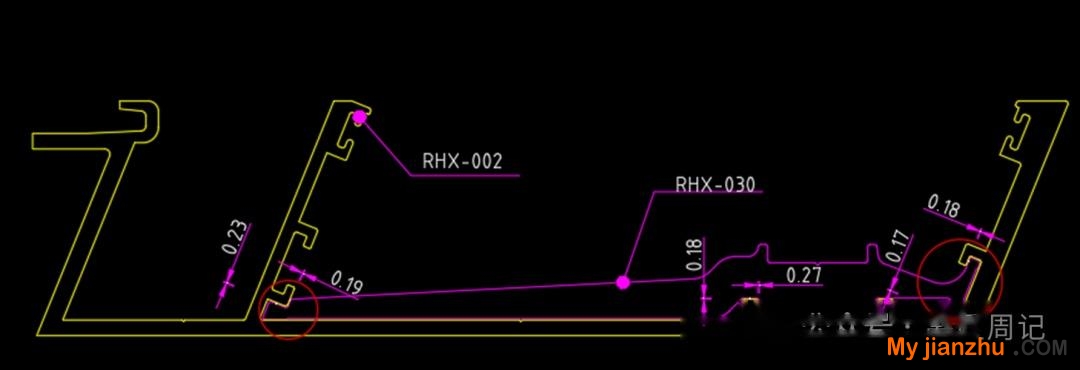

多點（面）配合型材：此類型材配合處過多，配合尺寸很難全面保證，導致配合問題；建議保證主配合位置，輔助配合位置加大配合間隙，提高配合成功率。

外形接近（相似）型材：此類型材生產、使用時容易混淆，不好區分，易造成工作失誤；建議設計時增加區別特征，如V線、波浪線、凸點等。

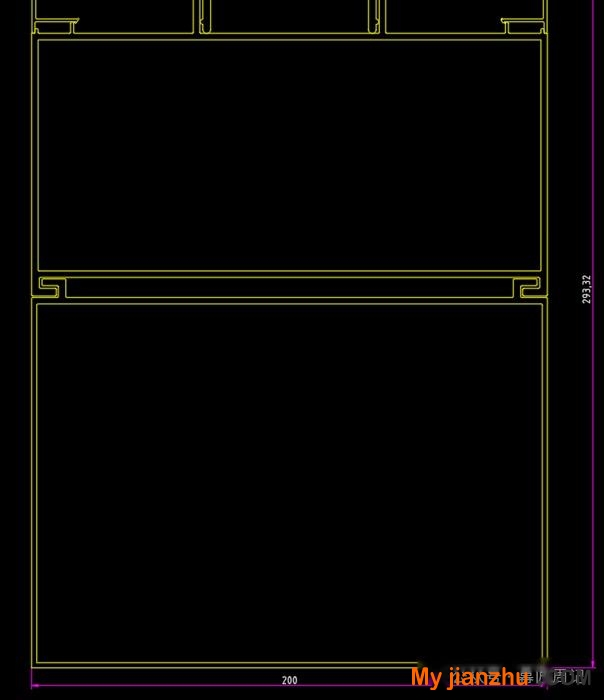

型材斷面大，壁厚厚，需成本控制時建議更改分體型材。

裝飾蓋分體穿配連接：此類型材建議根據使用長度，優化調整其配合間隙。

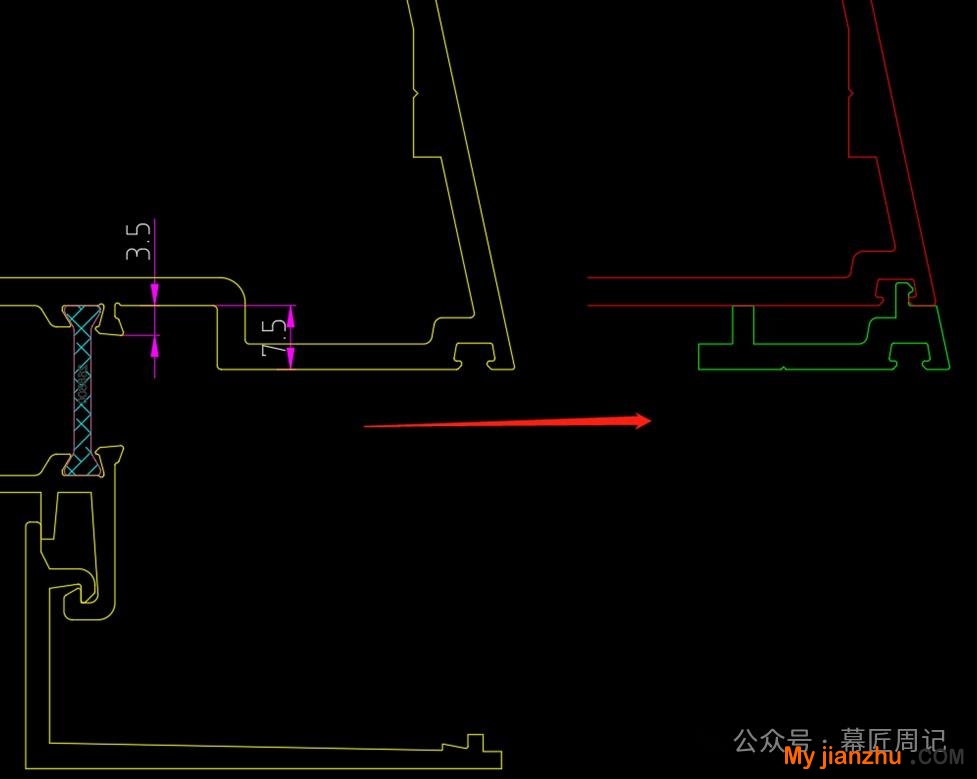

幕墻隔熱型材：此類結構設計影響后期隔熱條滾壓，建議優化設計為分體結構配合。

玻璃護邊型材：配合部位設計為無間隙，容易導致護邊型材裝配后不是90度，建議優化設計護邊型材結構及相關配合間隙。
