本次分享金屬拉伸網材料！

金屬拉網幕墻

很多人對于金屬拉伸網的了解更多是它在建筑行業中用作構造加固的使用，其實金屬拉伸網也常常被用在建筑裝飾中，相對金屬板而言較低的價格、自重小、更豐富的立體視覺效果、整體感更加通透靈活，使它成為越來越多設計師的選擇。

那先來上圖給大家看看什么是拉伸板網

韓國男排訓練中心（鋁）巴西Poringas大樓（耐候鋼）

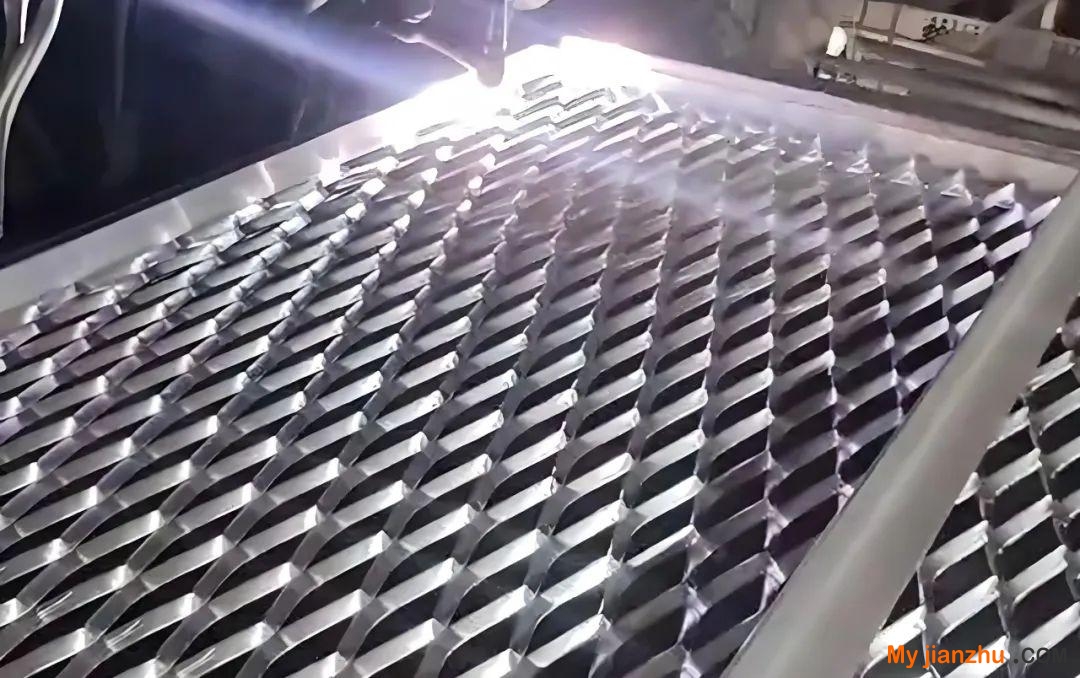

接下來，放大再看看，這樣大家對拉伸板網的效果有了初步的認識了，我們接著聊。金屬板網便是網狀材料的一種，和穿孔工藝相似，板網也是在金屬板材上形成孔洞，但它是通過切縫和拉伸形成的，網狀孔洞顯得更加立體，開洞方式類似人類張開眼睛的方式，可以通過控制改變裂口的開合度來控制透明度，從而形成多層次的半透明效果。

01

「什么是金屬拉伸網？」

拉伸網是金屬篩網的行業中一個品種，又稱鋼板網、沖剪網，使用金屬板經沖剪、拉伸而成的具有菱形或方形孔眼的板狀網。

拉伸網比金屬編制網、焊接網更平整，質感也更高級。

△質感粗造的焊接網（左） 細膩平整的沖壓網（右）

01. 金屬拉伸網材料及產品系列：

金屬拉伸網最常見的材質有鋁板網、鋁箔網、黃銅板網 、紫銅板網、不銹鋼板網、鎳板網等。系列產品有小型、中型、重型拉伸網等。

02.標準網格類型：

沖壓網的孔洞大小、圖案，可以根據需要進行加工設計。

標準的網眼類型是方形網眼(LS)或菱形網眼(LD)，網眼的大小不一，范圍從最小的LS6/LD6到LS16。

還可根據要求提供其他幾種網格類型，具體取決于技術要求和可用性，比如六角網、圓網和裝飾性網格等。

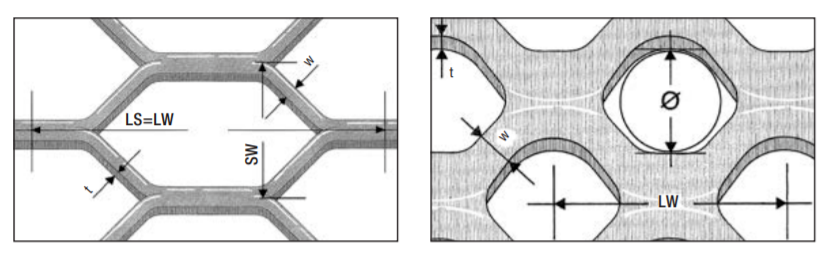

△網格類型示意圖

02

「金屬拉伸網的性能及特征」

金屬拉伸網由鋼板、鋁板、不銹鋼板等制成，具有許多優點和特點，使其成為一種可行的建筑材料。

建筑金屬拉伸網的 6 大優勢：

01

歷久彌新，使用壽命長

具有極好的耐腐蝕性和耐用性，并且由于使用耐腐蝕不銹鋼和堅固的安裝技術，幾乎無需維護，即使在最高的建筑物和最強的風中也能保證最佳的安全性。還有防火、隔熱、隔音、抗風、可持續、易于清潔等特點。

02

安裝快捷方便

通常情況下，建筑物的下部結構已經就位。這包括頂部和底部以及中間管架。如果中間管、頂部和底部的下部結構以及連接到下部結構型材的 U 形夾硬件已預先安裝，則承包商只需提起金屬絲網面板并將它們連接到硬件上，施加規定的預張力，并將電線連接器夾在中間管上。

03

自然通風

建筑網格的透明性提供了一個自然通風系統。可以自定義網格的開放區域，以便可以實現特定項目的通風要求。

04

安全特性

不銹鋼絲網可用作護欄系統，用于保護多層停車場等空間或用于外部樓梯和陽臺的覆層。

05

防曬

建筑金屬絲網作為一種有效的陽光保護解決方案，特別是過濾入射光并減少建筑物的變暖。

06

成本低

建筑網格可以在建筑物的整個高度上張緊，無論是短的還是高的。與其他材料（如穿孔板或金屬網）相比，這大大降低了成本。僅在頂部和底部安裝點需要子結構。建筑物的不同層次需要中間固定裝置，這些固定裝置可以設計為顯著降低水平載荷。

03

「施工工藝及安裝節點」

01.施工工藝

金屬拉伸網以金屬薄板為原料經過機械切縫、拉伸、壓平等工序而成。

現代常用的沖剪拉伸方法——數控機床沖剪

數控沖床是比較常見的沖剪方式，原料選用輕薄柔韌的鐵皮，沖剪工藝快速高效，可以批量生產出質量?jī)?yōu)越的拉伸網，制作而成的拉伸網類似柔軟的紡織品。

在大多數情況下，外墻是通過將網板張緊到項目的高度來安裝的，在面板的頂部和底部有亞結構支撐。

網孔及編織特點：

沖壓而成；分為小鋼板網，鋼板網和不銹鋼網；拉伸而成、美觀大方、堅固耐用。

02.安裝節點

和穿孔板不同的是，大部分的拉伸板網都不是平整的，呈波浪起伏狀的較多，且沒有大面積的、連續的可用于固定的面，所以一般都是通過多點連接的方式固定。

由于點固定的方式導致連接點的荷載力比較大，所以要加大接觸面，一般用片狀的金屬連接件，否則連接點位置容易損壞，如果金屬網面的接觸面太小，可以考慮用掛鉤和夾子的固定方式。

表面處理：

PVC浸塑（噴塑、涂塑）、熱鍍鋅、電鍍鋅、陽極氧化、噴防銹漆等等

常用術語：

短節距（SWD）：從節點中心到節點中心的短的菱形對角線的長度。

長節距(LWD)：從節點中心到節點中心的長的菱形對角線的長度。

短節距（內孔）(SWO)：短的菱形孔對角線的長度。

長節距（內孔）(LWO)：長的菱形孔對角線的長度。

梗（Strand）：鋼板網菱形孔的邊梗寬就是制作一根絲梗所用金屬板的長度。

節點（Bond）：兩根絲梗的連接處。

厚度（Thickness）：原張鋼板的厚度。

卷：表明具體長度和寬度的纏繞成卷的鋼板網。

網片：表明具體的長度和寬度的鋼板網。

04

「應用廣泛」

外立面幕墻

鏤空的金屬拉伸網給人通透的視覺感受。

紐約新當代藝術博物館，是較早在建筑外立面大面積覆蓋有鋁制金屬拉伸網的建筑，明亮、白色、半透明，為建筑帶來全然不同的輕盈、細膩與穿透性。金屬網的勻質性，使得從室內看出去，視線更加通透無遮擋感。

▲圖片來源于網絡

日本女子大學圖書館的設計中使用了彎曲的半圓筒金屬擴張網。彎曲使得金屬網自身具有了一定的結構強度，減少了背襯肋條的使用，更加通透簡潔。

▲圖片來源于網絡

北京時尚創意工廠（Beijing Fashion-Factory）

夜幕降臨時，金屬鋼網做為建筑外表皮富有節奏的外衣被隱隱點亮，金屬網會在庭院中作為一個連續縫合的曲線發光。
