薄壁方鋼管混凝土柱含鋼量較低，外部鋼管對內部混凝土的約束效應較差，穩定性差，易出現端部鼓曲現象。針對這一問題，研究者先后提出了一些可以提升外部鋼管穩定性的構造措施，主要包含約束拉桿、角部隅撐和加設加勁肋這3種方法[1-5]，但就可行性而言，設置加勁肋操作更為簡便，只需將加勁肋焊接在鋼管內壁，形成一個整體，充分發揮其抗壓、抗彎、抗剪的作用。

關于帶肋方鋼管混凝土構件，國內外學者已經對其開展了許多研究。張耀春等[6]、黃宏等[7]、PETRUS等[8]和張平等[9]研究了加肋薄壁方鋼管混凝土柱的軸壓性能和抗震性能。結果表明：設置加勁肋可以顯著提高外部鋼管對內部混凝土形成的復合約束作用，從而提升試件的穩定性，加肋薄壁方鋼管混凝土柱具有良好的力學性能。

目前針對外部鋼管較薄、截面寬厚比較大或設置縱向加勁肋的構件的研究多集中于軸壓受力性能方面，對于帶肋薄壁方鋼管混凝土構件抗震性能的研究相對較為缺乏。本文以加勁肋設置數量、軸壓比和長細比為變量，對帶肋薄壁方鋼管混凝土柱進行低周往復加載試驗和有限元模擬，分析其受力性能。

1 試驗概況

1.1 試件設計

本試驗共制作了7個薄壁方鋼管混凝土試件，試件尺寸如圖1所示，試件參數如表1所示。試件由４塊鋼板焊接而成，試驗時將厚度為10mm，邊長為350mm的鋼板焊接在試件兩端，端板與試件的幾何中心對齊。

圖1 試件截面尺寸及構造（單位：mm）

Fig.1 Section dimensions and detail of specimens （Unit：mm）

1.2 材料性能

試件使用的鋼材為Q235鋼，經過材性試驗，得到其屈服強度fy=318MPa，極限強度fu=418MPa，彈性模量為2.07×105MPa。管內混凝土選用C40，混凝土材性由澆筑試件時制作的棱長為100mm的試塊測得，經計算混凝土的軸心抗壓強度fcu=40.6MPa，彈性模量為3.47×104MPa。

1.3 試驗裝置

本次試驗選用擬靜力加載方法，柱下部采用壓梁對地基梁進行固定，以達到固定邊界的要求。加載時，柱的頂部由液壓千斤頂施加軸力，水平方向由固定在反力墻上的推拉作動器施加低周往復荷載，試驗裝置如圖2所示。

圖2 加載裝置

Fig.2 Test setup

試驗時先對柱頂施加軸向荷載，并逐漸增大至預定荷載直至試驗結束。水平荷載的施加采用荷載-位移混合控制方法，柱屈服前使用荷載控制并分級加載，荷載增量為10kN，每級荷載循環1次；柱屈服后使用位移控制加載，級差為0.25倍的柱屈服時的位移值，每級荷載循環3次，直至試件破壞。

2 試驗現象及結果分析

2.1 破壞現象

設置的加勁肋數量不同，試件的破壞形態也不盡相同，無肋試件UCFT-1在荷載未達到極限荷載時管壁已出現了肉眼可觀測到的鼓曲現象，鼓曲表現為連續波狀，且鼓曲半徑大，試件破壞時焊縫開裂嚴重；帶肋試件均在達到極限承載力后才出現肉眼可觀測到的鋼管屈曲現象。其中，單肋試件SCFT-2由于加勁肋的抗彎性能為鋼管提供了有效的拉結作用，使管壁的鼓曲半徑減小，試件橫向呈現出2個半波鼓曲；雙肋試件SCFT-3內部加勁肋數量增多，加勁肋對管壁的拉結作用加強，管壁鼓曲表現為3個連續的半波鼓曲，其鼓曲半徑最小。

軸壓比不同時，隨著軸壓比的增大，試件開始出現屈曲時的加載位移隨之縮小，軸壓比為0.3和0.5的試件在達到其極限承載力時鋼管壁才出現明顯的屈曲現象，而試件SCFT-6在未達到極限承載力時就已經發生鼓曲，而且在達到極限承載力后其承載力下降速度加快。

長細比不同時，隨著長細比的增大，試件發生屈曲時的加載位移隨之增加，試件破壞時的加載位移也隨之增加。上述試件的破壞狀態表明：隨著長細比的增大，試件柱腳焊縫的開裂現象越來越嚴重，其中試件SCFT-7的長細比最大，外部鋼管的變形最為嚴重，試件端部四角的焊縫均開裂，而且可以清晰地從開裂的焊縫中觀察到內部混凝土完全被壓碎。各試件的破壞最終形態如圖3所示。

圖3 試件破壞形態

Fig.3 Failure modes of specimens

2.2 荷載-位移滯回曲線

圖4為7個試件的滯回曲線。由圖可知，加載初始階段，屈服前所有試件均處在彈性階段，荷載-位移（P-Δ）大致為線性關系，循環一次形成面積較小、形狀狹長的滯回環，加載和卸載時的剛度都未發生顯著改變。試件屈服后，隨著加載位移的增大，滯回曲線發生變化，殘余變形增加，循環一次所形成的滯回環越來越飽滿，滯回環面積也逐漸增大。

圖4 試件荷載-位移滯回曲線

Fig.4 Load-displacement hysteretic curves of specimens

隨著加勁肋數量的增多，滯回環愈來愈飽滿，其面積也隨之增大，試件承載能力也有所提高。當達到峰值荷載后，設置加勁肋的試件相對于無肋試件承載能力的降低較為緩慢，表明帶肋薄壁方鋼管混凝土構件具有良好的變形性能和耗能性能。

軸壓比不同的試件，當軸壓比較小時（如試件SCFT-2、SCFT-4），滯回曲線為飽滿的“梭形”，其具有良好的抗震性能和耗能能力；當軸壓比較大時（如試件SCFT-6），其峰值荷載最大，但滯回曲線出現了“捏縮”現象，試件耗能能力較弱。

長細比不同的試件，當長細比較小時（如試件SCFT-5），試件滯回曲線的形狀為“捏縮”的“弓形”；當長細比較大時（如試件SCFT-2、SCFT-7），試件的滯回曲線為飽滿的“梭形”，隨長細比的增大，試件的破壞越來越嚴重，試件材料性能得到了充分利用，滯回曲線愈加飽滿，但承載力隨之下降。

2.3 荷載-變形骨架曲線

圖5為不同加勁肋設置數量下的骨架曲線。隨著試件每邊加勁肋數量的增加，帶肋薄壁方鋼管混凝土構件的承載能力和延性有較大的提高，且在達到峰值荷載后曲線下降段較為平緩。這是因?yàn)榧觿爬邔?duì)外部鋼管的拉結作用提高了鋼管對內部混凝土的約束效應，使材料性能得到了更充分的利用，能夠有效延緩鋼管端部屈曲的發生，薄壁方鋼管混凝土柱的承載能力也隨之增強。因此，可以通過增設加勁肋來延緩構件端部屈曲的發生，提高薄壁方鋼管混凝土構件的承載能力和延性性能。

圖5 不同加勁肋設置數量下的骨架曲線

Fig.5 Skeleton curves under different number of stiffeners

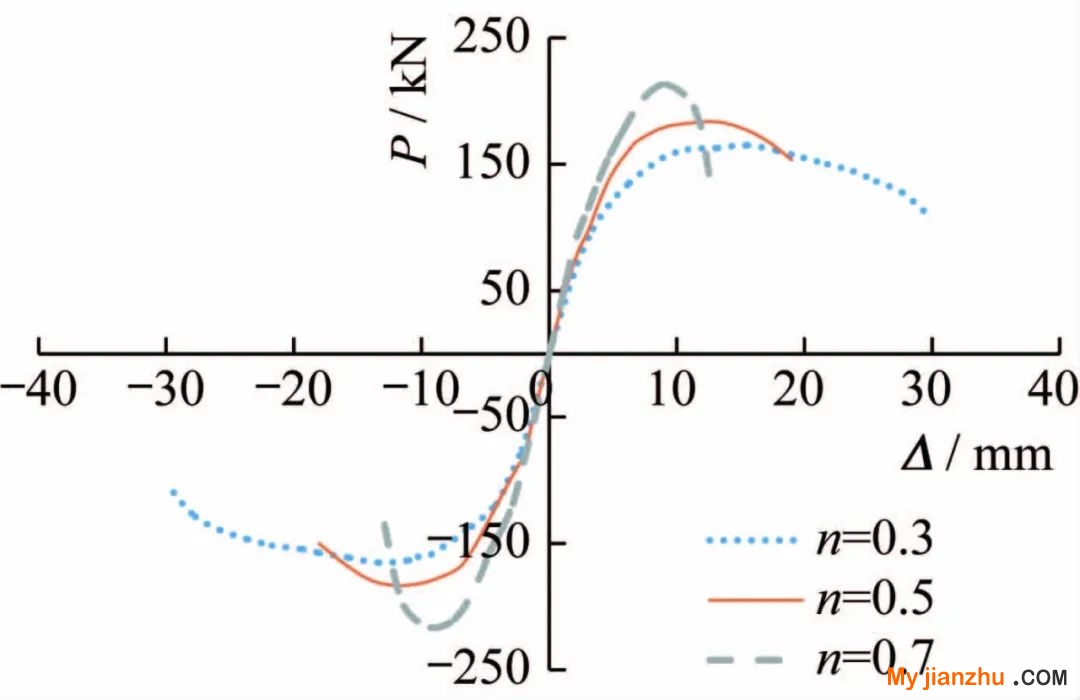

圖6為不同軸壓比n下的骨架曲線。隨著軸壓比的增大，試件的承載能力隨之提高，延性性能逐漸降低。在達到峰值荷載后，n為0.3時曲線的下降段坡度最小；n為0.5時曲線下降得較快；n為0.7時曲線下降得最快，下降段坡度最大，下降段曲線接近于直線。隨著軸壓比的增大，曲線下降段的斜率增加，試件延性明顯減弱。

圖6 不同軸壓比下的骨架曲線

Fig.6 Skeleton curves under different axial compression ratios

圖7為不同長細比λ下的骨架曲線。試件的承載能力隨λ的提高而降低，但其對試件延性的影響并不顯著。在達到峰值荷載后，λ為13.86時，骨架曲線下降較快，下降段曲線斜率最大，其峰值荷載也較λ為20.78和27.71的試件的峰值荷載大了許多；λ為20.78的試件的峰值荷載略大于λ為27.71的試件，兩個試件的骨架曲線的下降段斜率都較小。λ最大的試件的下降段斜率最小，坡度最緩。

圖7 不同長細比下的骨架曲線

Fig.7 Skeleton curves under different slenderness ratios

2.4 耗能能力

本文依據文獻[10]采用等效黏滯阻尼系數he來判斷結構或構件的耗能能力，并選取最后一級滯回曲線來計算he，各試件的he如表2所示。

由表2可知：

（1）試件SCFT-2、SCFT-3的he大于試件UCFT-1的he，說明設置加勁肋對薄壁方鋼管混凝土柱的耗能能力有一定的影響；而試件SCFT-2的he小于試件SCFT-3的he，則說明加勁肋設置數量對薄壁方鋼管混凝土柱的耗能能力也有所影響，雙肋試件的耗能能力優于單肋試件的耗能能力。

（2）試件SCFT-2、SCFT-4、SCFT-6的試驗結果反映了軸壓比對帶肋薄壁方鋼管混凝土構件的耗能性能的影響：滯回環的面積隨軸壓比的增大而顯著減小，試件的he也隨之減小，耗能能力減弱。

（3）試件SCFT-2、SCFT-5、SCFT-7的試驗結果反映了長細比對帶肋薄壁方鋼管混凝土柱的耗能性能的影響：試件的he隨著長細比的提高而有所增大，耗能性能也隨之提升。對3個試件的破壞形態進行對比分析可知，隨著長細比的增大，試件的破壞越嚴重，外部鋼管變形嚴重，內部混凝土被完全壓碎，試件的材料性能得以充分利用，耗能能力也越強。

3 有限元模型的試驗驗證

3.1 有限元模型建立

利用有限元軟件ABAQUS建模時，混凝土和端板采用三維實體單元C3D8R。鋼管和腔板采用殼單元S4R，沿殼單元厚度方向，選用9個積分點的Simpson積分，確保達到要求的計算精度。

鋼材選用二次塑流模型。混凝土選用塑性損傷模型，其應力-應變（σ-ε）關系選用劉威[11]基于韓林海[12]的考慮約束效應的σ-ε關系而提出的適用于有限元的核心混凝土等效應力-應變關系。膨脹角取30°，偏心率取0.1，混凝土雙軸與單軸的極限抗壓強度之比fb0/fc0取1.16，拉伸子午面和壓縮子午面上的第二應力不變量之比K取0.667，黏性參數取0.0005。

鋼管與混凝土接觸面的切線方向使用Coulomb模型，摩擦系數為0.25；法線方向使用“硬”接觸（Hard contact）。鋼管與端板的約束類型為殼與實體耦合。內部肋板與混凝土間的接觸類型為內置區域（Embedded）。模擬的邊界條件與試驗相同，底部完全固定。

3.2 試件破壞形態

圖8給出了模擬與試驗時的試件破壞模態。可以看出，無肋試件在試件端部呈現出連續的波狀鼓曲，帶肋試件在試件端部形成了半波鼓曲。有限元模擬的模型破壞形態與試驗時試件的破壞形態基本吻合。

圖8 有限元模擬和試驗的破壞形態對比

Fig.8 Comparison of failure modes between finite element simulation and test results

3.3 試驗結果與模擬結果對比

表3給出了試驗得到的試件承載力Pc和軟件模擬得到的承載力Pe的對比，Pc/Pe的均值為0.985。試驗結果普遍略小于有限元計算結果，這主要是因?yàn)樵谟邢拊浖羞M(jìn)行模擬時未考慮試件制作過程中焊縫的殘余應力以及內部混凝土的材料離散性，所建立的有限元模型偏于理想狀態。

由圖4可以看出有限元模擬所得的荷載-位移滯回曲線與試驗曲線整體吻合較好，模擬分析的結果與試驗結果基本一致，驗證了模型的有效性。

3.4 受力特性分析

圖9給出了模型達到峰值荷載時混凝土底部截面的應力云圖。由圖可知，隨著加勁肋設置數量的增多，混凝土底部截面的縱向應力隨之增大，其分布也趨于均勻。無肋試件混凝土底部的最大應力為23.77MPa，小于混凝土的軸心抗壓強度fck，說明混凝土的強度未得到完全利用；單肋試件混凝土底部的最大應力為26.23MPa，接近于fck，雙肋試件混凝土底部的最大應力為30.53MPa，大于fck，說明帶肋試件的混凝土材料性能基本得到了充分利用，試件加設加勁肋后，外部鋼管和加勁肋對內部混凝土的約束效應使混凝土的利用率得到了提高，且承受的應力也較無肋試件承受的應力有所提高。

圖9 混凝土底部截面縱向應力云圖（單位：MPa）

Fig.9 Longitudinal stress contours of bottom sections of concrete （Unit：MPa）

圖10給出了鋼管的縱向應力云圖。由圖可知，試件下部發生鼓曲的部位的應力均偏大，且隨著加勁肋設置數量的增多，鋼管鼓曲部位所承受的應力隨之增大，無肋試件鋼管的應力值為330.6MPa，單肋試件鋼管的應力值為408.6MPa，雙肋試件鋼管的應力值為490.7MPa，單肋試件鋼管的應力較無肋試件鋼管的應力提高了23.6%，雙肋試件鋼管的應力較無肋試件鋼管的應力提高了48.4%，較單肋試件鋼管的應力提高了20.1%。加設加勁肋后，加勁肋為鋼管提供了有效的拉結作用，使鋼管所承受的應力明顯增大；試件外部鋼管的應力分布情況也隨之發生變化，隨著加勁肋設置數量的增加，鋼管鼓曲部位的應力分布越來越均勻。

圖10 鋼管縱向應力云圖（單位：MPa）

Fig.10 Longitudinal stress contours of steel tubes （Unit：MPa）

圖11給出了加勁肋的縱向應力云圖。由圖可知，帶肋試件的加勁肋均是在試件端部的塑性區內應力較大，且由于混凝土對加勁肋的反支撐作用，試件在達到承載力時，加勁肋并沒有屈服。

圖11 加勁肋縱向應力云圖（單位：MPa）

Fig.11 Longitudinal stress contours of stiffeners （Unit：MPa）

4 結  論

（1）試件破壞時，無肋試件的管壁出現了半徑較大的連續波狀的屈曲；由于鋼管受到加勁肋的拉結作用，單肋試件的管壁呈現出2個連續的半波鼓曲；而雙肋試件則為3個連續的半波鼓曲，且鼓曲半徑最小。

（2）帶肋試件的承載力高于無肋試件的承載力，其延性性能和耗能能力也優于無肋試件的延性性能和耗能能力。在方鋼管混凝土柱中加設加勁肋后，加勁肋為鋼管提供了有效的拉結作用，增強了鋼管對內部混凝土的約束作用，減小了鋼管的鼓曲半徑，延緩了試件的局部鼓曲。

（3）試件的承載能力隨軸壓比的增大而提高，其延性性能和耗能能力卻隨之減小，這對試件的抗震性能不利，因此在考慮如何提高試件的承載力時，不應過多地考慮軸壓比對試件承載能力的貢獻；試件的承載能力隨長細比的增大而降低，耗能性能逐漸增強，但是試件的延性性能變化不大，長細比對試件延性的影響并不明顯。

（4）采用有限元軟件ABAQUS對試驗全過程進行模擬研究，所得的結果與試驗結果基本一致。隨著加勁肋設置數量的增多，混凝土的縱向應力增大，說明加勁肋的設置提高了鋼管對混凝土的約束效應。
