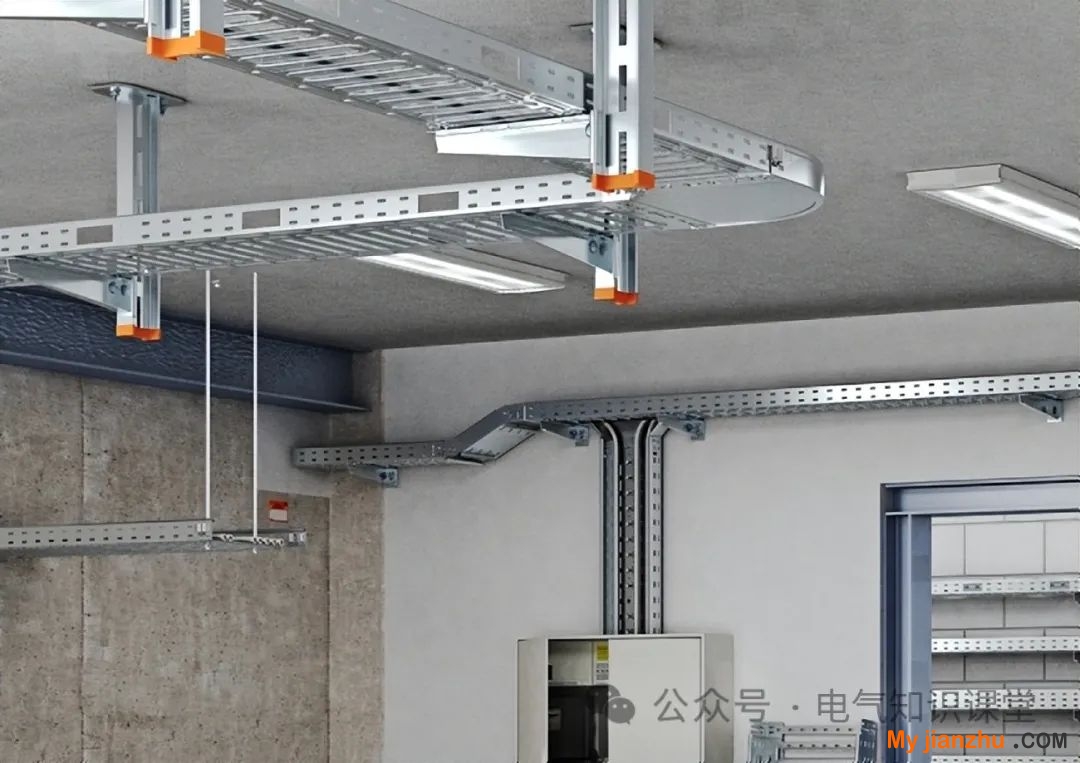

電纜橋架是電氣光纜的重要部分，雖然外部有絕緣層保護，但由于其導電性，接地是必不可少的。只有形成良好的電氣連接，才能確保其安全可靠。

然而，金屬電纜橋架在生產時并未配備專業的接地螺栓，因此在施工時需借助連接板上的螺栓來固定跨接接地線。需要注意的是，電纜橋架及其連接板涂有防腐涂層，

如果跨接處的防腐涂層未清除干凈，將影響電氣連接，增大接觸電阻，進而影響接地線的可靠連接和接地質量。

根據《驗收規范》的要求，電纜橋架及其支架的接地連接必須可靠，全長應至少與接地（PE）干線相連接2處。對于非鍍鋅電纜橋架間的連接板，其兩端應跨接銅芯接地線，且最小允許截面不得小于4平方毫米。

而對于鍍鋅電纜橋架間的連接板，其兩端可以不跨接接地線，但需用不少于2個帶有防松螺帽或防松墊圈的螺栓進行固定。這些標準是接地施工的最低要求，施工人員在進行操作時應以此為依據。

但是只按照最低限度來接地操作是完全不夠的，下面我們一起來看看在具體施工中，存在的一些接地問題，

▌電纜橋架接地的幾個問題：

（1）電纜橋架全長不大于30m的，應有不少于2處與接地干線相連接，但施工中往往只做到1處與接地干線相連接，其末端應與接地干線相連接的要求常常被忽視；

全長大于30m的，由于設計未注明電纜橋架與接地干線相連接的施工要求和具體連接位置，施工中通常至多2處與接地干線相連接，未能做到每隔20~30m增加1處與接地干線相連接。

（2）電纜橋架跨接接地線截面由于設計不明確，施工中往往只按規范規定的最小允許截面4平方毫米（銅質質選擇，使其截面可能不滿足要求，存在接地安全隱患。

（3）對于非鍍鋅電纜橋架，不少產品本體上沒有設置專用的接地螺栓，在施工中，往往利用連接板的螺栓，在連接板處對跨接接地線進行連接固定。

由于連接板涂有絕緣的防腐涂層，可能使跨接接地線與電纜橋架的金屬本體之間不能形成可靠的電氣連通，而此時跨接地線連接又是申接連接，

當出現連接板松動、脫開等現象時，將會造成跨接接地線連接不牢，甚至斷開，使得電纜橋架失去接地，存在接地安全隱患。

（4）電纜橋架的支架接地在施工中漏接現象較為普遍，而電纜橋架與支架之間也沒有連接固定，使得支架沒有可靠接地。

▌關于電纜橋架接地問題應對措施：

（1）熟悉施工設計文件中關于接地干線設置、連接位置，以及接地干線截面、跨接接地線截面選擇等內容。

（2）接地點可在電氣預埋階段預留引出，以滿足電纜橋架的始端、末端及中間部位的接地要求。接地干線材質、截面應符合設計要求。當設計未作要求時，

可參照《驗收規范》中保護導體（PE線導體）截面的規定選擇截面。當接地干線采用型鋼（如扁鋼或圓鋼），其截面應符合設計要求或按相應電導值進行換算。

（3）跨接接地線應采用銅芯軟導線或鍍錫銅編織線，不應采用單股銅芯導線，其截面應符合設計要求。當設計未作要求時，跨接線允許截面應不小于4平方毫米（銅質）、不大于25平方毫米（銅質）。

（4）跨接接地宜采用焊接在電纜橋架本體上的專用接地螺栓作為跨接接地線連接點，不宜采用連接板連接螺栓作為跨接接地線的連接點；若產品未帶有專用接地螺栓，

而施工中用連接板的螺栓進行跨接接地連接時，應將跨接接地連接處的不導電涂層進行處理，以保證跨接接地線的可靠電氣連通。

（5）跨接接地可采用每節電纜橋架之間的跨接接地線進行跨接連接，也可采用沿電纜橋架全長敷設一根銅排或銅芯導線或鍍鋅型鋼（扁鋼或圓鋼）作為接地干線，

每節（包括直通、彎通等等電纜橋架應至少有1處與其進行可靠連接。連接處的連接螺栓應配置彈簧墊圈，保證連接緊固可靠。

（6）對于鍍鋅電纜橋架可利用其鍍鋅的連接板進行跨接，而不必采用跨接線進行跨接，但連接板的兩端應不少于2個有防松螺帽或防松墊圈的螺栓進行連接固定，

避免出現連接松動、脫開等現象，保證跨接接地的可靠連接。

（7）支、托、吊架應與電纜橋架可靠連接并接地，可與沿電纜橋架全長敷設的一根銅排或銅芯導線或鍍鋅扁鋼作為PE線的接地線相連接，也可與已有接地電纜橋架進行跨接連接，

如可用銅芯軟導線或鍍錫銅編織線進行跨接連接，或不少于2處用爪型螺母與電纜橋架進行連按固定，使其與電纜橋架形成可靠的電氣連通。

▌拓展閱讀：電纜橋架的支架是否要做接地？

建筑電氣設計和施工中，電纜橋架是要做接地的，這點是比較明確的，但是電纜橋架的支架是否也要做接地呢？

首先我們來看下規范是怎么要求的，依據國標GB50169-2016《電氣裝置安裝工程接地裝置施工及驗收規范》3.0.4條要求，電纜橋架、支架和井架必須接地。

從以上規范條文看，似乎電纜橋架的支架也要做接地，其實不然，我們先了解一下電纜橋架為什么要做接地。我們所說的電纜橋架接地，更明確一點是指電纜橋架與保護導體相連接，

其目的是在橋架內部的電纜發生絕緣破損而使相線與橋架接觸時（發生單相接地故障），接地故障電流能通過保護導體（PE線）返回變壓器的中性點，

使得發生絕緣破損的電纜回路的保護電器能及時切除該接地故障，從而消除安全隱患，所以電纜橋架需要做接地。

電纜橋架作為電纜敷設的直接載體，是與電纜直接接觸的，所以會發生以上接地故障的可能，然而電纜橋架的支架并未與電纜直接接觸，

也就不存在電纜絕緣破損而導致相線與電纜橋架支架直接接觸而產生的接地故障，因此電纜橋架支架的接地與否并未對電纜因絕緣破損產生的故障有什么影響。

從T/CECS31-2017 《鋼制電纜橋架工程技術規范》對橋架的定義如下：

電纜橋架：由主體（托盤或梯架）、附件和支、吊架等部件構成，用于支承電纜線路且有一定剛度的結構系統。

由以上定義可知，電纜橋架已經包括其安裝支架等附件，所以GB50169-2016《電氣裝置安裝工程接地裝置施工及驗收規范》3.0.4條所寫的支架并不是指電纜橋架的支架，

而應該是指與電纜直接有接觸的（與電纜井架一樣）用于直接敷設電纜的電纜支架。

由此可知，在電纜橋架的支架沒有與電纜直接接觸的情況下，電纜橋架的支架是可以不用做保護接地的。
