在現今日益發展的建筑配電系統中，礦物絕緣電纜以其獨特的優勢，正逐步成為行業的佼佼者。其卓越的耐火性、耐久性、安全性、可靠性和經濟性，無一不凸顯出它在現代建筑中的重要地位，成為傳統電力電纜所無法比擬的新型選擇。那么礦物絕緣電纜：什么構造？又用在何處呢？下面本文簡明扼要地給大家講一講，希望能給廣大電氣人員一些參考。

▌01 為什么要使用礦物絕緣電纜

? 礦物絕緣電纜在火災條件下不僅能保證火災延續時間內（180分鐘以上）的消防供電，還不會延燃，不會產生煙霧，不會產生次生災害，從而為消防搶救贏得寶貴時間。由此可見，礦物絕緣電纜是建筑消防所須的。

▌2、礦物絕緣電纜什么構造？

? 礦物絕緣電纜是采用無機物氧化鎂作為芯線絕緣材料，無縫銅管外套和銅質線芯。

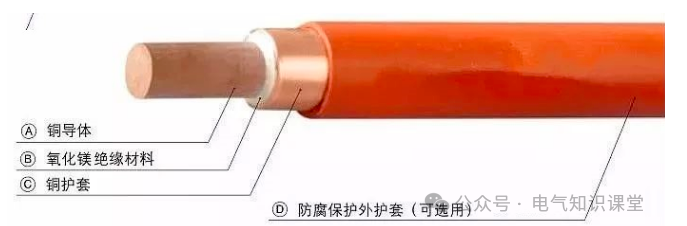

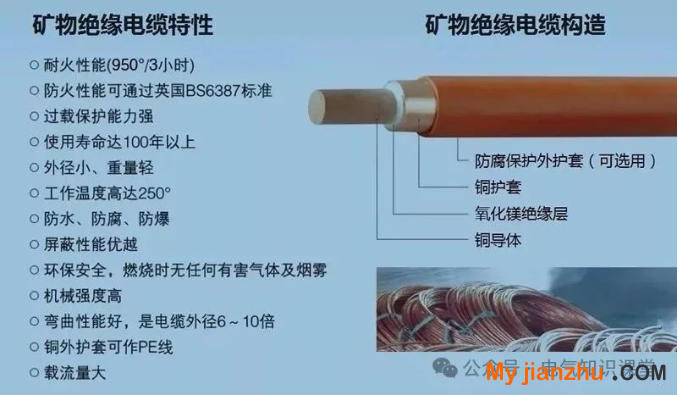

▼ 由下圖可見，礦物絕緣電纜的構造很簡單，主要由①銅和②氧化鎂兩種材料，形成①銅護套+②氧化鎂絕緣+③銅導體的線纜（可加外護套）。

? 《額定電壓750V及以下礦物絕緣電纜及終端》GB/T13033.2-2007規定：

礦物絕緣電纜的型號有BTTZ、BTTVZ、BTTQ、BTTVQ。BTTVZ/BTTVQ就是在BTTZ/BTTQ的基礎上多一層外護套。

B----布線用固定安裝電力電纜

T----銅護套

T----銅導體

V/Y----外護套：聚氯乙烯V，聚乙烯Y

Z/Q----耐電壓等級：Z重型750V，Q輕型500V

? 示例：

BTTZ-4x(1x300)，表示為：截面為300mm2，4芯重型銅芯銅護套礦物絕緣電纜。

BTTVZ-4x(1x35)，表示為：截面35mm2，4芯重型銅芯銅護套防腐外護套礦物絕緣電纜。

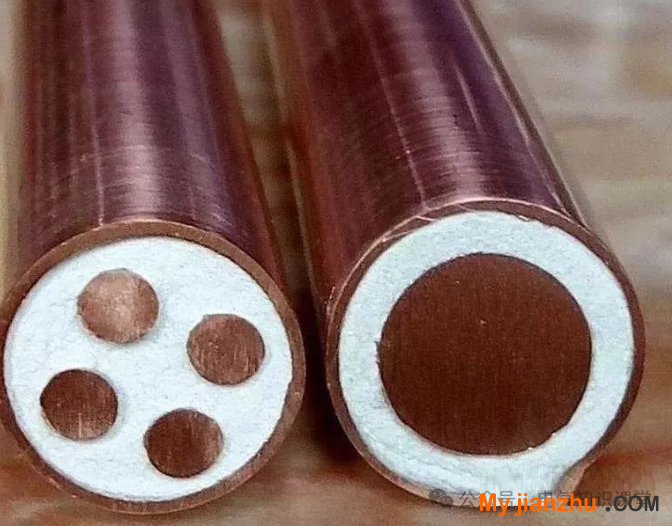

▼ BTTZ礦物絕緣電纜斷面

▌3、礦物絕緣電纜用在何處？

? 《住宅建筑電氣設計規范》JGJ242-2011規定：

建筑高度為100m或35層及以上的住宅建筑，用于消防設施的供電干線應采用（強制性）礦物絕緣電纜。

建筑高度為50~100m且19~34層的一類高層住宅建筑，用于消防設施的供電干線應采用阻燃耐火線纜，宜采用（推薦性）礦物絕緣電纜。
